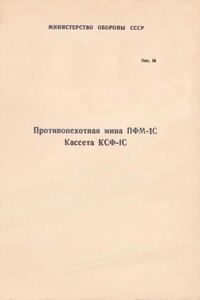

Противопехотная мина ПФМ-1С. Кассета КСФ-1С - РФ Министерство обороны СССР

Противопехотная фугасная мина ПФМ-1С предназначена для минирования местности против живой силы противника.

Мина ПФМ-1С имеет механизм самоликвидации, подрывающий мину по истечении определенного времени после перевода ее в боевое положение.

Основные тактико-технические характеристики

Тип мины фугасная

Масса, кг:

мины 0,08

заряда ВВ (жидкое, ВС-6Д) 0,04

Габаритные размеры, мм 119×64×20

Материал корпуса полиэтилен

Тип взрывателя гидромеханический нажимного действия с механизмом самоликвидации

Усилие срабатывания, кГс 5-25

Механизм самоликвидации гидромеханический

Время самоликвидации, ч 1-40 (в зависимости от температуры окружающей среды)

Механизм дальнего взведения гидромеханический

Время дальнего взведения, мин 1-10

Температурный диапазон применения от –40 до +50 °C

Гарантийный срок хранения, лет 10

Устройство

Мина ПФМ-1С (рис. 1) состоит из корпуса 1, заряда жидкого взрывчатого вещества (ЖВВ) и взрывателя 2.

Корпус мины тонкостенный легкодеформируемый полиэтиленовый со стабилизирующим крылом 4, толщиной 1,0 мм, которое обеспечивает устойчивость полета мины при ее падении после выброса из кассеты. В корпусе размещены жидкое взрывчатое вещество (ВС-6Д) и взрыватель.

Взрыватель состоит из механизма дальнего взведения (МДВ), предохранительно-детонирующего устройства, предохранительного механизма и механизма самоликвидации. Крепление взрывателя к корпусу мины осуществляется кольцом 3.

Рис. 1. Мина ПФМ-1С:

1 — корпус мины; 2 — взрыватель; 3 — кольцо; 4 — стабилизирующее крыло

Механизм дальнего взведения расположен в верхней части взрывателя и обеспечивает перевод мины в боевое положение после выброса ее из кассеты. В качестве МДВ используется временной гидравлический механизм, который состоит из поршня 13 (рис. 2), штока 10, пружины 3, размещенных в корпусе 6, полость которого заполнена синтетическим каучуком 8. Между корпусом и буртиком поршня имеется калиброванный зазор, которым определяется скорость истечения синтетического каучука при работе механизма. Роль предохранительного устройства, обеспечивающего безопасное хранение и транспортирование мин в кассетах, выполняет чека 12 (одна на 2 мины), вставленная в паз обоймы 7 и удерживающая крышку 9.

Предохранительно-детонирующее устройство предназначено для обеспечения разрыва огневой цепи взрывателя в транспортном положении и взрыва заряда ВВ в боевом положении мины и состоит из ударника 15, пружины 14
