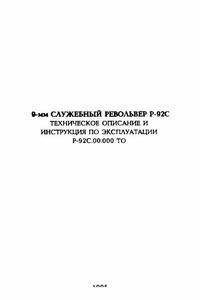

9-мм служебный револьвер Р-92С. Техническое описание и инструкция по эксплуатации - Министерство обороны РФ

1.1. Техническое описание и инструкция по эксплуатации 9-мм служебного револьвера Р-92С (далее по тексту — револьвер) является руководством при его изучении и эксплуатации.

Револьвер может иметь некоторые отличия от данного описания вследствие дальнейшего совершенствования конструкции.

2.1. Револьвер предназначен для использования предприятиями, организациями и учреждениями с особыми уставными задачами, работникам которых законодательными актами Российской Федерации, разрешено ношение огнестрельного оружия.

Общий вид револьвера представлен на рис. 2.1.

Рис. 2.1. 9-мм служебный револьвер Р-92С

2.2. Револьвер разработан под 9-мм патрон Пст гж (57-Н-181С.000) ТУ МО № А9003-80 (патрон к пистолету Макарова).

2.3. Служебный револьвер имеет на 20 % более низкую характеристику по эффективной дальности стрельбы штатными 9-мм патронами по сравнению с пистолетом ПМ и револьвером Р-92 за счет конструкции патронников.

Тактико-технические характеристики револьвера:

3.1. Перечень основных составных частей револьвера приведен в табл. 3. 1.

Таблица 3.1.

3.2. Сборочные единицы и детали револьвера изображены на рис. 3.1.

Рис. 3.1. Сборочные единицы и детали револьвера:

1 — корпус; 2 — штифт; 3 — ось рычага; 4 — ось курка; 5 — пружина бойка; 6 — боек; 7 — ось собачки; 8 — собачка: 9 — пружина собачки; 10 — курок; 11 — подаватель; 12 — пружина подавателя; 13 — рычаг; 14 — втулка: 15 — фиксатор; 16 — пружина фиксатора; 17 — крючок спусковой; 18 — пружина курка; 19 — стержень курка; 20 — винт; 21 — шайба; 22 — втулка; 23 — плунжер; 24 — пружина плунжера; 25 — защелка; 26 — рукоятка; 27- коромысло; 28 — барабан; 29 — ствол: А — отверстие

4.1. Устройство револьвера

4.1.1. Револьвер представляет собой цельный корпус — рамку, объединенную со стволом. В корпусе установлены рычаг, подаватель, курок и боек, функционально составляющие ударно-спусковой механизм.
