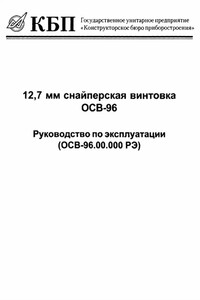

12,7-мм снайперская винтовка ОСВ-96. Руководство по эксплуатации - РФ Министерство обороны СССР

1.1. Назначение винтовки

1.1.1. Винтовка предназначена для выполнения специальных огневых задач по поражению живой силы в перспективных средствах индивидуальной защиты на дистанции до 1200 м, а также легкобронированного и небронированного вооружения и военной техники и других объектов на дистанции до 1800 м (патроном с пулей В-32).

Для стрельбы из винтовки применяются 12,7×107 мм патроны.

Винтовка снабжена открытым (механическим) и оптическим прицелами. На винтовку может устанавливаться прицел ночного видения.

Общий вид винтовки представлен на рисунках 1.1 и 1.2.

Рис. 1.1 — 12,7 мм снайперская винтовка ОСВ-96. Общий вид.

Рис. 1.2 — 12,7 мм снайперская винтовка ОСВ-96 в походном (сложенном) положении. Общий вид.

1.2. Технические характеристики

1.2.1. Технические характеристики винтовки представлены ниже:

калибр 12,7 мм

масса без патронов и оптического прицела 12,9 кг

начальная скорость пули Б-32, не менее 800 м/с

вместимость магазина 5 патронов

прицельная дальность стрельбы до 1800 м

принцип работы автоматики отвод пороховых газов

1.3. Состав винтовки

1.3.1. Состав винтовки представлен в таблице 1.1.

Таблица 1.1

1.3.2. Винтовка состоит из следующих составных частей, в отсутствии с рисунком 1.3: коробки ствольной 2; пружины возвратной 3; механизма спускового 4; магазина 5; рамы затворной 6; оптического прицела 1.

Рис. 1.3 — Состав винтовки.

1 — оптический прицел; 2 — коробка ствольная; 3 — пружина возвратная; 4 — механизм спусковой; 5 — магазин; 6 — рама затворная

1.4. Устройство и работа

1.4.1. Винтовка представляет собой самозарядное оружие, в котором запирание канала ствола, отпирание канала ствола, извлечение из патронника стреляной гильзы и отражение ее, подача патрона из магазина и досылание патрона в патронник после выстрела осуществляются автоматически.
